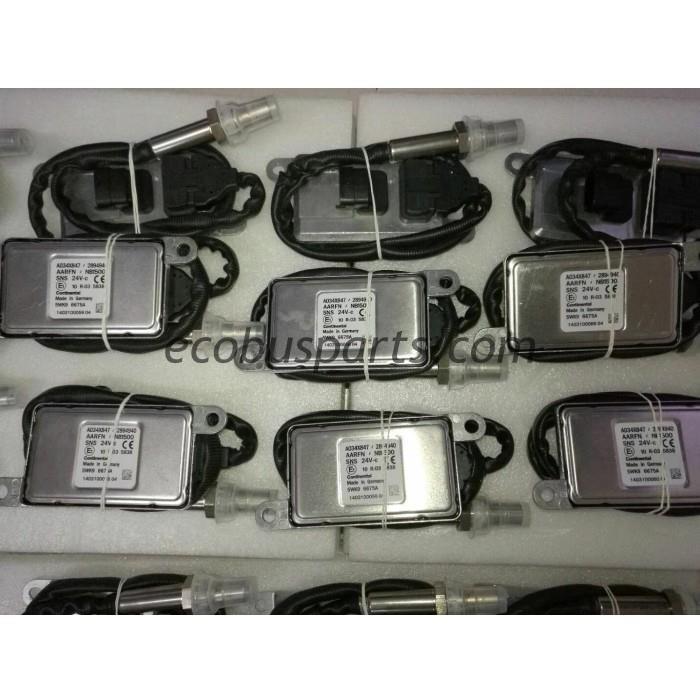

N0x sensörü, son işlem sistemindeki en kritik bileşenlerden biridir. Ulusal IV, ulusal V, Pekin IV ve Pekin V fazındaki N0x sensörünün işlevi: motorun çalışması sırasında, motor egzoz borusunun egzoz borusunun N0x konsantrasyonu zaman zaman tespit edilir. saati. N0x emisyonlarının yasal gereklilikleri karşılayıp karşılamadığını test etmek için. Bir endüktif prob ve kontrol modülünden ve bir kablo demetinden oluşan tamamlanmış bir bileşendir. Dahili öz tanı işlevi, izleme bilgilerini CAN veriyolu iletişimi yoluyla ECU'ya bildirir.
 |  |
NOx sensörü fiziksel kurulumu:
1.N0x sensör montaj sıcaklığı gereksinimleri: N0x sensör kurulumu, sıcaklığın çok yüksek olmamasına dikkat etmeli, egzoz borusundan ve SCR kutusunun yüzeyinden uzak durmanız tavsiye edilir, tesisat bir ısı ile kurulmalıdır. kalkan ve yalıtım pamuğu. Sensör ECU kurulumunun ortam sıcaklığı değerlendirilir. N0x sensörünün optimum çalışma sıcaklığının 85 dereceden yüksek olmaması önerilir.
2. Kablo demeti ve konnektör montaj gereksinimleri: Kablo demetini ve su geçirmezliği sabitleyin. N0x sensörünün kurulumu ve kullanımı sırasında hattı gevşek tutun. Tüm kablo demeti, dış kuvvetin veya aşırı kuvvetin kablo demetinin düşmesine neden olmasını önlemek için çok fazla bükülmemelidir. Kablo demetinden kaçınmaya çalışın ve N0x sensörü açıkta kalsın. Metal tel maruz kalırsa, bantla sarılmalıdır. Kablo eklemi yağ, moloz, çamur ve diğer dergilerden etkilenmemelidir. Su geçirmez olmalıdır, aksi takdirde tel girişinden kaynaklanan sensör arızası ortaya çıkar.
